Конструкция крыш

Несущие элементы крыши выполняют из брусьев, бревен и досок. В соответствии с выбранным материалом определяют и способ сочленения отдельных элементов крыши.

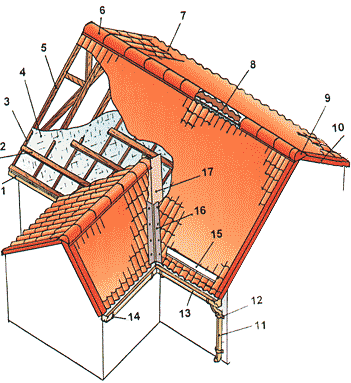

Конструкция крыши:

1. Карнизная планка. 2. Доска обрешетки. 3. Спадающий брус контробрештки. 4. Гидроизоляционная пленка. 5. Стропило. 6. Конек. 7. Листы металлочерепицы. 8. Уплотнитель конька. 9. Заглушка конька. 10. Ветровая доска. 11. Водосточная труба. 12. Держатель трубы. 13. Водосточный желоб. 14. Держатель желоба. 15. Снеговой барьер. 16. Ендовая внешняя. 17. Ендовая внутренняя.

Основными несущими элементами крыши являются: мауэрлат, стропила и обрешетка. Кроме того, в конструкции крыши присутствуют дополнительные крепежные элементы (ригели, стойки, подкосы, распорки и т.д.), служащие для придания жесткости стропильной ферме.

Основные несущие элементы крыши ... подробнее

Необходимость использования этих дополнительных элементов возникает по мере увеличения пролета. Связанные между собой детали крыши образуют стропильную ферму, в основу которой заложен один или несколько треугольников, как самая жесткая геометрическая фигура.

Основные узлы, используемые для изготовления стропильных ферм

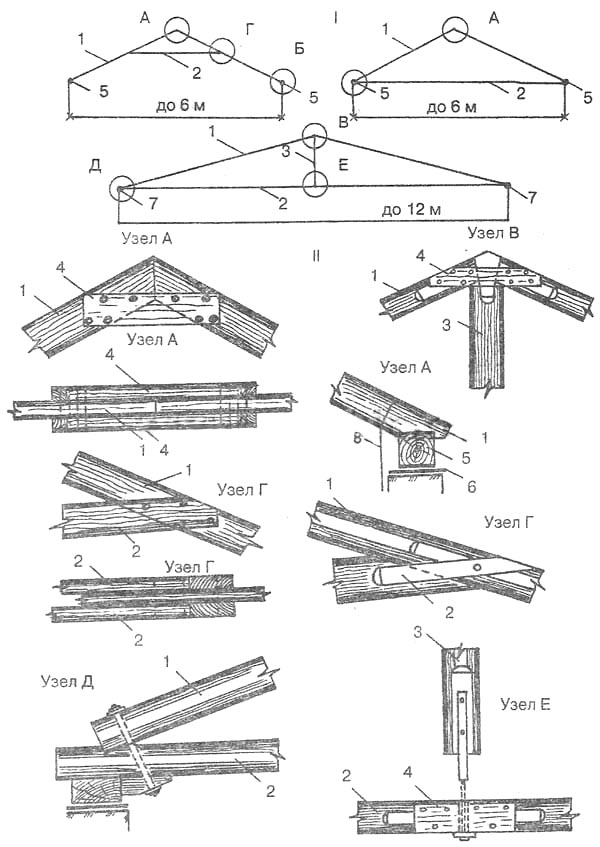

	Основные узлы стропильных ферм: I - схема висячих стропил; II - узлы сопряжений; 1 - стропильная нога; 2 - затяжка (ригель); 3 - подвеска; 4 - накладка; 5 - мауэрлат; 6 - гидроизоляция; 7 - подкладка; 8 - проволочная скрутка

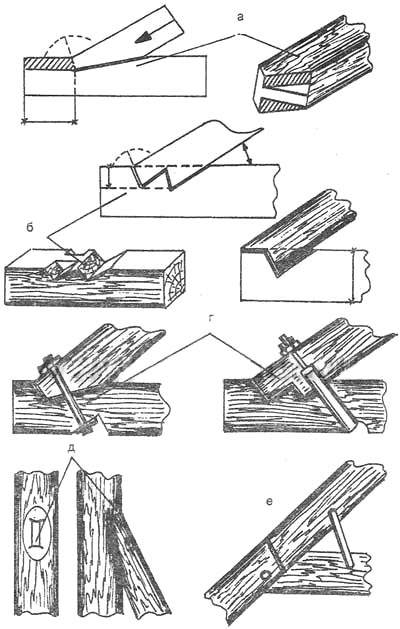

	Соединение стропил: а - одинарным зубом; б - двойным зубом; в - соединение стропил в конец затяжки; г - дополнительное соединение сопряжений болтами и хомутами; д - соединение подкоса с бабкой; е - соединение сковороднем вполдерева

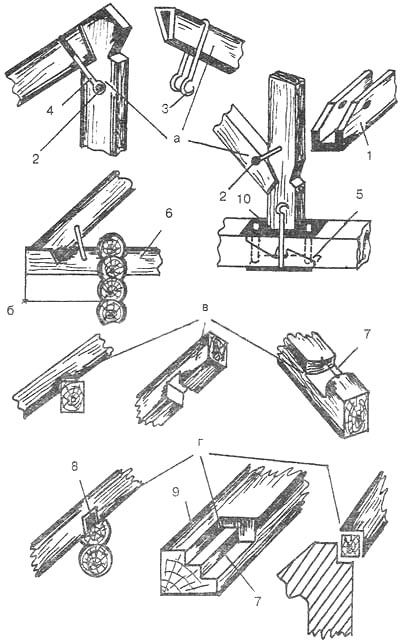

	Соединение стропил: а - соединение подкосов, бабок и затяжек; б - устройство свеса при помощи балки; в - крепление стропила к бревнам сруба и мауэрлату; г - примыкание концов стропил к мауэрлату; 1 - подкос; 2 - болт; 3 - хомут; 4 - скоба; 5 - затяжка; 6 - балка; 7 - гнездо; 8 - шип; 9 - мауэрлат; 10 - бабка

Мауэрлат представляет собой брус, уложенный по обрезу наружных стен и предназначенный для опирания оснований несущих стропил. К венцам сруба мауэрлат крепят металлическими скобами с заершенными концами. В углах мауэрлат связывают врубками в полдерева и скрепляют скобами, гвоздями или стяжными болтами.

Стропила разделяют на две основные группы: наслонные и висячие.

Крыши с наслонными стропилами устраивают в домах, имеющих средние опорные стены. При этом пролет между опорами может достигать 4,5 м, а при увеличении пролета от 5 до 6 м под стропила ставят подкосы. Наслонные стропила упираются нижним концом в мауэрлат и через него передают на стену нагрузки от веса конструкций крыши. При данной схеме опирания на стену передаются не только вертикальные нагрузки, но и горизонтальные, возникающие вследствие работы стропил враспор. Поэтому наслонные стропила применяют в зданиях с массивными стенами, которые в состоянии воспринимать распорные нагрузки от стропил.

Висячие стропила применяют реже, так как в этом случае требуется более тщательное изготовление узлов, особенно стяжек. Однако эти стропила не передают на стены горизонтальные нагрузки, поэтому их устраивают в зданиях с легкими стенами, например, в каркасной конструкции дома. К достоинствам висячих стропил можно отнести способность перекрывать большие пролеты. Висячие стропила могут быть простой и сложной конструкции.

Простая конструкция состоит из двух стропил, у которых верхние концы сходятся в коньке и прорезаются в полдерева. Нижние концы висячих стропил упирают в горизонтальный брус. Чтобы стропила не прогибались, в них врубают ригель и скрепляют скобами. При ширине пролетов 7,5-9м уже собирают стропильную ферму, в которую для прочности добавляют бабку, крепящуюся в коньке и в затяжке. Бабку со стропилами, подкосами и ригелями соединяют врубкой, сходной с прямым зубом. Стропила с бабками и подкосами устраивают при перекрытии пролета до 10 м.

Для устройства свесов крыши заранее заготавливают кобылки из досок сечением 50x100 мм и длиной, равной свесу плюс 0,5-0,6 м для стыка со стропильной ногой. Кобылки прибивают к стропильной ноге, продлевая ее за пределы крыши.
