1, 2 - одноуровневая при двухскатной крыше;

3 - одноуровневая при ломаной крыше;

4 - одноуровневая с выносными консолями;

5 - двухуровневая со смешанным типом опирания

Простейшей конструкцией является треугольная форма с прямолинейными очертаниями. Учитывая, что нижний пояс такой фермы является полом мансарды, его конструкцию принимают в виде параллельных балок с сечением, способным выдержать эксплуатационные нагрузки. Горизонтальные схватки и вертикальные стойки можно выполнять из более тонких брусков или досок.

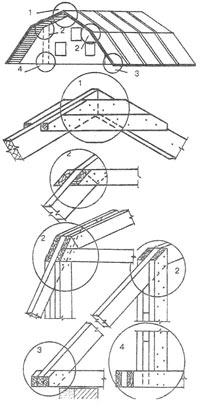

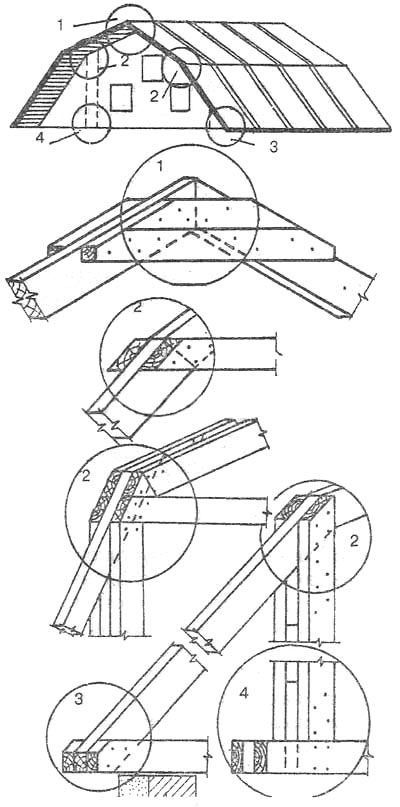

Мансардные крыши с изломанным скатом устраивают в том случае, когда габариты мансарды трудно вписать в треугольную форму. В домах со средней несущей стеной крышу над мансардой тоже делают на основе стропильной фермы. Ее нижний пояс, имеющий опору в центре нагрузки, может быть более легким. Затяжками такой фермы являются балки межэтажного перекрытия.
