В качестве составного элемента крыши стропила выполняют очень важную функцию, поддерживая обрешетку и тем самым принимая на себя вес кровли, давление снега и ветра. По конструкции они делятся на наслонные и висячие. Если пролет крыши (расстояние между опорами) не превышает 6,5 м, а при дополнительной опоре — 10-12 м, то используются наслонные стропила

Наслонные стропила:

1. стропильная нога
2. ригель
3. чердачное перекрытие

Висячие стропила используются в том случае, когда пролет крыши составляет 7-12 м и нет дополнительных опор. В отличие от наслонных они передают на мауэрлат только вертикальное давление. Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса.

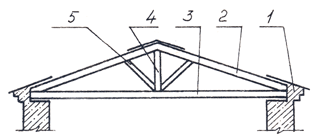

Висячие стропила:

1. мауэрлат
2. стропильная нога
3. затяжка
4. бабка
5. подкос

— на верхние венцы в деревянных, рубленых или брусчатых зданиях:

1. шип
2. стропильная нога

— на верхнюю обвязку в деревянных каркасных зданиях:

1. балка перекрытия
2. стропильная нога

— на опорные брусья — мауэрлат - каменных зданиях, толщина мауэрлата при этом должна быть 150-160 мм, а сам он может быть цельным (по всей длине здания) или частичным (брусья подкладываются только под стропильную ногу):

1. мауэрлат
2. стропильная нога
3. затяжка
4. чердачное перекрытие

При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3, высоты затяжки, шипом или с использованием обоих способов. Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300—400 мм от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.

1. стропильная нога
2. затяжка
3. шип

Для усиления крепления стропила используют двойной зуб. Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго — 1/3 . Для первого зуба на затяжке делается упор и шип, а на стропиле — проушина; для второго — только упор.

1. стропильная нога
2. затяжка

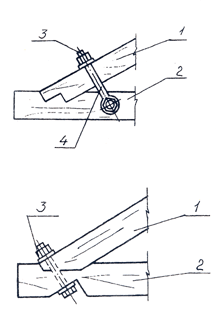

В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты. Болты применяются реже, так как ослабляют сечение стропильных ног и затяжек.

1. стропильная нога
2. затяжка
3. болт
4. хомут

Подкосы с бабкой соединяются врубкой, при этом в бабке долбится гнездо, а в подкосе вырубается шип. Такое соединение в висячих стропилах укрепляется дополнительно болтами или хомутами.

1. затяжка
2. болт
3. подкос
4. бабка
5. скоба
6. хомут

Ригель со стропильными ногами соединяется врубкой сковороднем «в полдерева». Соединение крепится болтом и нагелем, а для придания ему большей прочности — скобой.

1. стропильная нога
2. ригель
3. скоба

Составные части затяжки скрепляются между собой зубом, металлической накладкой и болтами. С бабкой затяжка соединяется хомутом.

Чтобы предохранить стены здания от атмосферной воды, крыша должна иметь свес длиной не менее 550 м

Кроме того, что концы стропильных ног крепятся в затяжке, с помощью так называемых скруток они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра.

1. стропильная нога
2. затяжка
3. скоба
