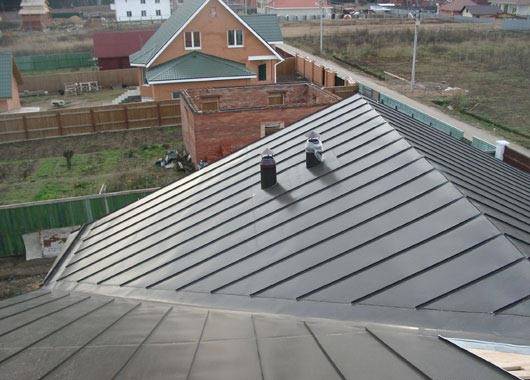

Устройство фальцевой кровли

Фальцевыми называют кровли, в которых соединения отдельных элементов покрытия (картин) выполнены с помощью фальцев. В современном строительстве фальцевые кровли выполняют из листовой или рулонной оцинкованной стали, стали с полимерным покрытием (и без него), а также из медь, цинк-титан и т.д.

Картина - элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения. Картины крепят к кровле с помощью клямеров: один конец которого заводят в стоячий фальц, а другой непосредственно крепят к обрешетке.

Фальц - вид шва, образующегося при соединении листов металлической кровли.

Толщина материала для картин варьируется от 0,45 мм до 0,80 мм. Картины изготавливаются из кровельного материала шириной от 600 мм до 800 мм. Самой оптимальной считается ширина 600-625 мм. На данный момент рулонная технология изготовления картин находит все большее применение.

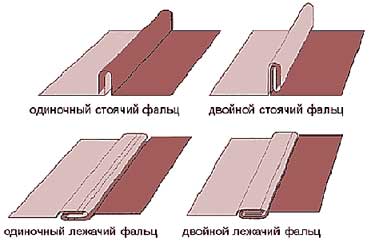

Различают фальцевые соединения лежачие и стоячие, одинарные и двойные.

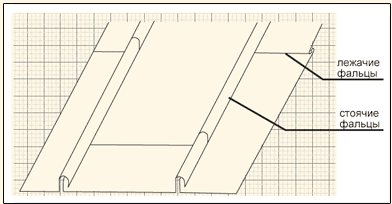

Боковые длинные края полос стали, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные - лежачими. Фальцы выполняются (закатываются) вручную (киянками) или фальцезакатывающим ручным специальным инструментом либо специальными электромеханическими закаточными устройствами.

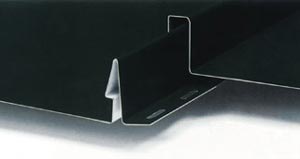

Существует еще одна разновидность фальцев - самозащелкивающиеся. Их соединяют друг с другом, не применяя инструмент.

Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц - это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

Не случайно, фальцевая кровля приобретает все возрастающую популярность среди широкого многообразия кровельных систем, поскольку представляет собой наиболее герметичную конструкцию, надежно защищающую помещение от атмосферных воздействий, и при этом обладающую самым продолжительным сроком службы.

Рулонная технология

Фальцевая кровля, выполненная по рулонной технологии, является в настоящее время самым предпочтительным типом кровли, который по всем параметрам подходит для российских климатических условий.

Рулонная технология - это процесс изготовления металлических кровельных картин на всю длину ската с подготовленными под соединение в двойной фальц краями на специальной заготовительной машине. Эти картины укладываются на скат, закрепляются кляммерами и соединяются друг с другом в двойной стоячий фальц с помощью закаточной машины. Герметичность двойного фальца там, где это нужно, обеспечивается использованием уплотнителя, находящегося внутри фальца.

Технологические преимущества устройства фальцевой кровли из рулонных материалов заключаются в том, что, во-первых, изготовление панелей-картин становится возможным непосредственно на стройплощадке, и, во-вторых, их длина больше не ограничивается длиной листа. Поэтому, независимо от размеров ската, панели-картины имеют такую же длину, таким образом, отпала необходимость в использовании поперечных соединений (лежачих фальцах), используемых ранее для крепления отдельных металлических листов между собой.

Итог:

• Сплошное покрытие на всю длину ската без поперечных швов;
• Двойной стоячий фальц и использование специального оборудования по закатке его обеспечивают кровле 100 – процентную гарантию от протечек;
• Отсутствие элементов крепления на поверхности картин, подвергающиеся большим нагрузкам при резких изменениях температуры и, как следствие, являющиеся основной причиной протечек;
• Система крепления фальцевой кровли обеспечивает её устойчивость при повышенных нагрузках;
• Минимальный вес единицы кровельного покрытия на квадратный метр (от 3,5 кг до 7,5 кг) исключает необходимость в усилении стропильной конструкции;
• Возможность использования оцинкованной стали с полимерным покрытием без ущерба этому покрытию при закатке, что было почти невозможно при использовании обычных киянок.

Сравнительный анализ долговечности фальцевой кровли

Наименование материала	Ориентировочный срок службы кровли, лет
Из оцинкованной стали, толщиной листа 0.55 мм	25-30 лет
Из оцинкованной стали с полимерным покрытием, толщиной листа 0.50 мм	45 - 55 лет
Из кровельной меди, толщиной листа 0.60 мм	100 - 150 лет
Из титан - цинка, толщиной листа 0.70 мм	120 - 170 лет
