Монтаж металлочерепицы

1. Для монтажа кровли Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер.

Укладка черепицы: резка металлочерепичных листов.

Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис. 1), ножовку с мелкими зубьями (рис. 2), электрические высечные ножницы (рис. З), электролобзик (рис.4), дисковую пилу твердосплавными зубьями (рис. 5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.

Внимание! Категорически запрещается резать металлочерепицу абразивным кругом ("болгаркой", рис. 6), так как в этом случае под действием высокой температуры выжигается не только полимерное покрытие, но и цинк. В результате начинается бурный процесс коррозии, образуются подтеки ржавчины.

2. Для крепления металлочерепицы к обрешетке используют фирменные оцинкованные саморезы с цветной головкой и прокладкой из ЭПДМ-резины производства Master Coat (Финляндия, маркировка "МП") или производства компаний Ferrometal (Финляндия, маркировка "fm") или SFS Stadler (Швейцария, маркировка "sfs").

Срок жизни таких саморезов, в отличие от дешевых подделок, соизмерим (30-40 лет) со сроком жизни металлочерепицы. Для их вкручивания рекомендуется применять шуруповерт или электродрель с регулятором оборотов и реверсом. Возможные при монтаже царапины металлочерепицы Вы можете закрасить аэрозолем того же цвета.

3. После установки стропил рекомендуетсяосуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность и плоскостность крыши, измерив диагонали скатов. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.

4. Внимание! Укладку черепицы рекомендуют проводить на кровлю с уклоном не менее 14 град. Основной размер, определяющий длину листов, длина ската - от карниза до конька - устанавливается с учетом свеса листа металлочерепицы с карниза крыши (40 мм).

Если длина ската превышает 6-7 метров, листы разбивают на два или более кусков, которые укладываются с нахлёстом 150 мм. Длинные листы имеют меньше стыков, но работать с ними менее удобно, чем с более короткими.

5. По ширине ската количество листов определяется исходя из полезной ширины листа 1100мм.

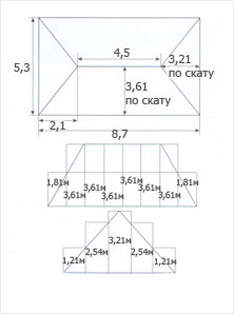

При сложной геометрии крыши, наличии ендов, выступающих слуховых и мансардных окон, башенок и т.п. правильный подбор листов помогут Вам сделать наши менеджеры с помощью специальной компьютерной программы. Вам будут предоставлены монтажные планы кровли с указанием длин всех листов металлочерепицы на каждом скате. Кроме того, менеджеры "Металл Профиль" подберут необходимые отделочные элементы.

6. Заводская упаковка надежно защищает металлочерепицу от повреждения при погрузо-разгрузочных работах и транспортировке.

Монтаж черепицы: погрузка и разгрузка.

7. Погрузка металлочерепицы производится только мягкими стропами с помощью специальной траверсы в открытые машины с длиной кузова не меньше длины листов. Основание под металлочерепицу должно быть ровным и прочным. Пачки под металлочерепицу должны быть надежно закреплены. Запрещается на металлочерепицу укладывать тяжелые грузы, могущие вызывать деформацию листов.

8. При разгрузке необходимо привлечение достаточного количества рабочих (из расчета 1 человек на 1,5 - 2 м.п. листа). Поднимать и переносить листы необходимо аккуратно в вертикальном положении, не допуская сильных перегибов. Запрещено бросать листы и тащить волоком. Внимание! Кромки листов острые.

9. Условия хранения металлочерепицы и профнастила должны соответствовать группе ЖЗ по ГОСТ 15150 (неотапливаемые помещения без прямого воздействия на профили солнечных лучей и дождя).

Пачки профилей в заводской упаковке необходимо уложить на ровном месте на брусья толщиной 20 см с шагом 0,5 м. При хранении более 1 месяца листы следует распаковать и переложить рейками (штабель до 70 см высотой).

10. При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращается в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно, снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

Во избежание подобных явлений необходимо использовать утеплитель достаточной толщины и защитить его с помощью гидроизоляционной пленки от конденсата и с помощью пароизоляционной пленки от влаги из помещений.

Укладка черепицы: Устранение влаги.

Для устранения влаги из подкровельного пространства устраивается естественная вентиляция так, чтобы воздух беспрепятственно проходил от карниза к коньку. Для этого между металлочерепицей и гидроизоляцией при помощи обрешетки создают вентиляционный зазор высотой около 40 мм. В подшивке свесов крыши оставляют щели шириной 50 мм, а в уплотнителе конька освобождают специальные отверстия.

11. Полотнища пароизоляционной пленки укладывают под утеплитель внахлест и герметично соединяют клейкой лентой. Рулоны гидроизоляции раскатывают на стропила поверх утеплителя горизонтально от карниза к коньку с нахлестом 150 мм. При этом сторона с цветной полосой на краю должна быть обращена наружу. Переворачивать материал не допускается.

Пленку укладывают с провисом 20 мм, оставляя зазор около 20 мм до утеплителя, в противном случае пленка потеряет свои свойства. Некоторые типы плёнок можно укладывать непосредственно на утеплитель. Существует достаточно много видов подкровельных пленок, о применимости которых в том или ином случае проконсультируйтесь с менеджером.

12. Обрешетка состоит из обработанных антисептиком брусков сечением 50x50 мм и досок 32x100 мм (величины ориентировочные). Сначала к стропилам поверх гидроизоляции от конька к карнизу прибиваются спадающие бруски 50x50, к которым затем горизонтально крепятся доски обрешетки. Первая от карниза доска обрешетки берется на 10-15 мм толще остальных (~ 50x100 мм). Расстояние от начала первой доски обрешетки до середины второй доски равно 300 мм или 350 мм

Расстояние между серединами всех остальных досок обрешетки сечением 32x100 мм равно 350 мм или 400 мм. Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки.

В ендовах, вокруг дымоходов, мансардных окон и т.п. обрешетка выполняется сплошной. По сторонам коньковой планки прибиваются по две дополнительные доски. Торцевые планки поднимают выше рядовой обрешетки на высоту профиля металлочерепицы.

13. В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами нижние ендовы. При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши).

Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы. Сверху на стык листов, редко выглядящий красиво, монтируют декоративный элемент - верхнюю ендовую планку.

Внимание! Места примыканий - традиционно самые слабые места крыши и к их устройству надо подходить особенно внимательно.

14. Для герметичного примыкания металлочерепичной кровли к печным трубам или стенам на скате крыши организуют внутренний фартук. Для его изготовления используют нижние планки примыкания. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии болгаркой пробивают штробу. Когда штробление будет завершено, пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы. Нижнюю планку примыкания подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют.

Затем под нижний элемент внутреннего фартука заводят плоский лист - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. По краю галстука с помощью плоскогубцев и молотка выполняют бортик.

Поверх внутреннего фартука и галстука монтируются листы металлочерепицы. Когда установка кровельного покрытия вокруг печной трубы завершена, приступают к изготовлению и монтажу наружного декоративного фартука из верхних планок примыкания. Он устанавливается так же, как и внутренний, но его верхнюю кромку крепят прямо к стене, не заводя в штробу.

Внимание! Передвигаться по металлочерепичной кровле нужно в мягкой обуви, ступая в прогиб волны. Кровельщики должны быть обеспечены средствами безопасности.

15. Установите держатели желоба на нижней доске обрешетки в соответствии с инструкцией по монтажу водосточной системы.

Внимание! При установке держателей учтите, что край желоба должен быть расположен на 25 - 30 мм ниже края металлочерепицы. Это делается для обеспечения лучшей сохранности желобов при сходе пластов снега с крыши.

16. Вставьте и закрепите желоб в держателях. Прикрепите к обрешетке карнизную планку: ее нижний край должен перекрывать край желоба.

Подкровельную гидроизоляционную пленку выведите поверх карнизной планки, чтобы конденсат стекал с пленки в желоб.

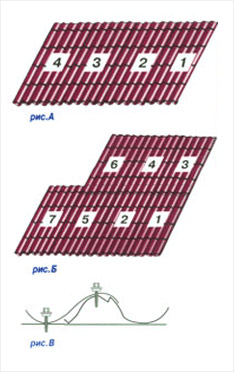

17. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется одним саморезом у конька. При этом вынос листа относительно карниза составляет 40 мм. (см. рис.А).

Второй лист укладывается внахлест на первый, если монтаж кровли ведется справа налево или край второго листа подкладывается под край первого, если монтаж производится слева направо.

Листы соединяются саморезами в верхнюю часть перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши (см. рис.В). Третий лист монтируется аналогично второму. Скрепленные между собой три листа выравниваются параллельно карнизу крыши.

Внимание! Если Вы приобрели металлочерепицу с защитной пленкой, обязательно снимите защитную пленку при монтаже. Если листы металлочерепицы нужно стыковать по длине, порядок укладки листов указан на рисунке Б. При этом соединяются и выравниваются по торцу крыши листы 1 - 4.

18. Низ листа металлочерепицы прикрепляется саморезами в подошву волны через волну.

Следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. Боковой нахлест листов металлочерепицы скрепляется саморезами по гребню каждой волны. Количество саморезов - 6-8 штук на квадратный метр.

19. На торцы крыши устанавливают торцевые планки.

Их закрепляют через 500-600 мм саморезами длиной 28 мм (сбоку) и 80 мм (сверху). Нахлест между планками - 50 мм, при необходимости планки подрезают.

20. Коньковые планки бывают плоские или круглые.

Монтаж круглой коньковой планки начинается с крепления саморезами или заклепками по ее торцам плоских или конусных заглушек (в соответствии с формой крыши).

21. На конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями, на который монтируют плоскую или круглую коньковую планку, закрепляемую коньковыми саморезами (80 мм) через одну волну металлочерепицы.

Между коньковыми планками делают нахлест 100 мм.

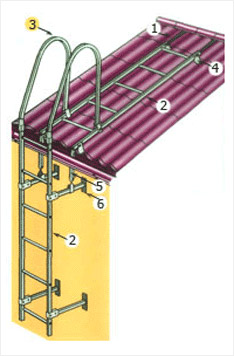

22. Лестницы на кровлю монтируются с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами, затем кровельными саморезами закрепляют в прогиб волны металлочерепицы. Примыкание кронштейнов к кровле герметизируют.

По длине ската лестница набирается секциями, верхняя секция крепится специальными кронштейнами к коньковому брусу. Сборка лестницы на стену начинается с крепления поручней. Двумя скобами обжимают стойки кровельной лестницы и края поручней, находящиеся на кровле, стягивая их неплотно двумя болтами М 8х40. Далее стеновые кронштейны с хомутами осаживают на стойки стеновой лестницы над верхней и под нижней ступенями, фиксируя болтами М 10x45. При необходимости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене.

После этого поручни надевают на верхние края стеновой лестницы и скрепляют болтами М 10X35. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.
